电风扇工作原理是什么

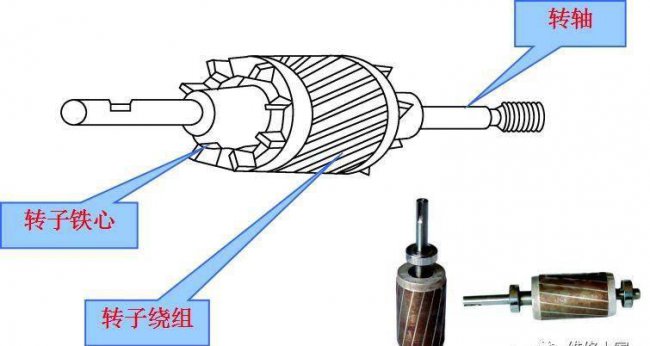

转子是电动机的旋转部分，电动机的工作转矩就是从转子输出的，单相电容式电动机的转子由转子铁心、转子绕组和转轴三部分组成。如图所示。

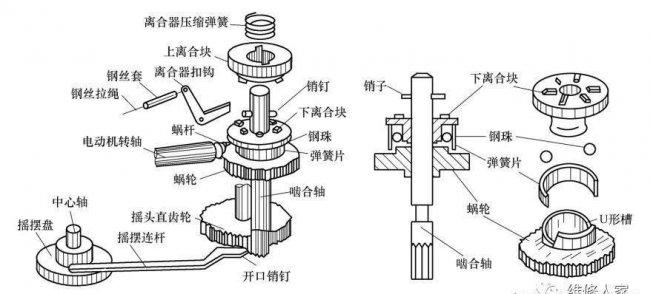

2)摇头机构。普通电风扇扇头的摇头动作是由电动机驱动的。扇头的摇摆角度，国家标准规定:扇叶直径为250mm以下的电风扇摇头角度不小于600,300mm以上的不大于800 ,摇头机构由减速机构、四连杆机构和控制机构三部分组成。如图所示。

2. 扇叶

扇叶（也称风叶）由叶片、叶架和叶片罩三部分组成。扇叶通过叶片适当的装置角及圆弧度，使叶片在旋转时对空气产生一定的压力，形成气流。扇叶是电风扇的重要部分，它的大小与形状对电风扇的风速、风量、功率消耗、噪声及振动等性能都有很大影响。

目前，国内生产的台扇或落地扇大都采用三片扇叶,扇叶多呈阔掌形、阔刀形或狭掌形。叶面阔大，降低了叶片对空气的压强，有利于降低空气振动频率, 减小噪声强度。

扇叶所用材料主要有金属和塑料两种。制造扇叶的材料应具有良好的弹性和一定刚度，多采用1～1.5mm薄钢板或铝合金板整体或分片冲制而成，分片成型后铆合在叶架上，金属扇叶机械强度和钢性较好，运转性能稳定；塑料扇叶多采用工程塑料一次成型，它具有易加工，耐腐蚀及重量轻等优点。
