电风扇工作原理是什么

3.网罩

电风扇网罩的主要作用是保证安全，防止人体触及扇叶发生事故，其次起到一定的装饰美观作用。一般网罩分前后两部分。后网罩由4个螺栓紧固安装在扇头的前盖上，前网罩与后网罩由6个扣夹夹在一起。目前采用的网罩大部分是通过焊接而成的射线型结构，射线型网罩一般采用72根射线。网罩一般都镀亮铬或镀锌，也有的网罩采用静电喷涂工艺，使整个网罩显得牢固、光亮和美观。

4.升降机构与底座

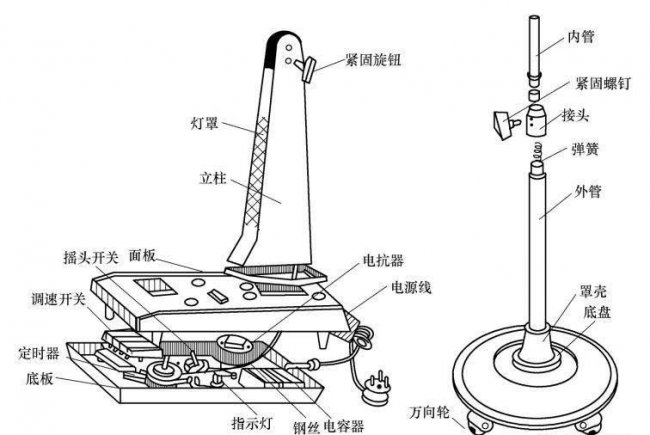

台扇立柱与底座有两种，一种是立柱与底座为独立体，使用时用螺钉将立柱与底座接成一体；另一种是立柱底座直接制成一体。台扇的立柱与底座一般采用铝合金压铸成型或用塑料成型。底座上装有装饰面板及各种控制开关等。底盘或底座通过地脚螺钉连接。如图a所示。

落地扇的立柱装有升降机构, 升降机构主要由内管、外管、调节头和弹簧组成。内管与开关箱连接, 外管则固定在底座上, 外管内设有长弹簧,用来支撑开关箱与扇头的重力。

底座一般做成圆形或长方形的金属体,以构成一定的重量,来维持落地扇的稳定性。如图b所示。

5.控制部分

台扇的控制操作器件大都安装在底座的面板上，如调速开关，定时开关等。

1）调速开关。

普通台扇的调速开关一般采用琴键开关，用来调节电机的转速。琴键开关一般为四档或五档两种。琴键开关主要由键架、键杆、键功能滑块与键触点、开关等构成。琴键的自锁、互锁、复位功能通过键杆与不同功能滑块面的相互作用而完成，如图所示。
