电风扇工作原理是什么

2）定时器。

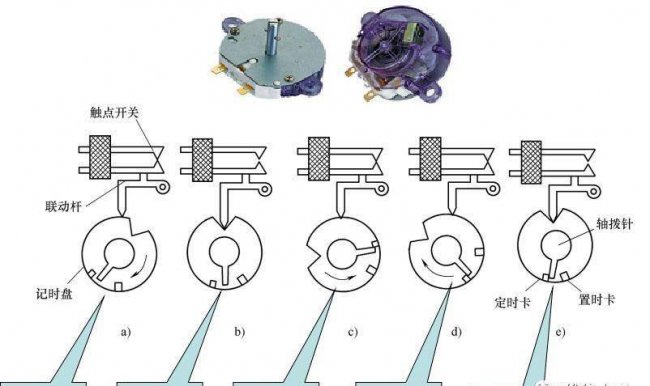

一般风扇大都采用机械式定时器，主要由发条、减速轮系、摆轮等构成。机械式定时器常用的有60min和120min两种，定时器工作时有以下几种状态，如图所示。

3）电容器。

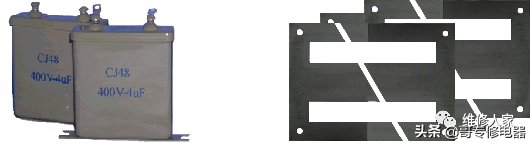

电风扇电动机大多采用电容式单相交流异步电动机，启动绕组与电容器串联，启动与运行中，电容器都接在电路中，称此电容为运行电容器。电风扇电动机所用的电容器主要为金属纸介质电容器和油浸纸介质，采用无极性电容器。电容器工作电压规格为350V、400V、450V、500V，电容量为1μF、1.2μF、1.5μF、2μF、2.5μF等。

4）电抗器。

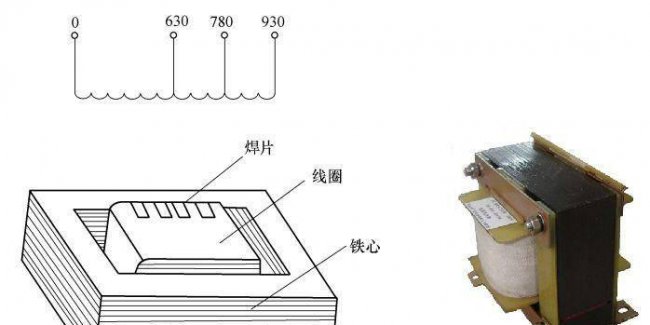

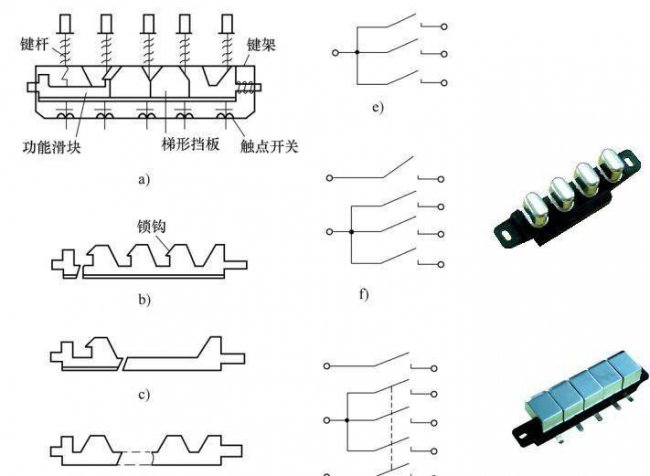

电抗器的外形如图所示，它由线圈、支架、铁心三部分组成，线圈绕在支架上，中间按调速比的要求抽几个头。线圈绕好后，将铁心插入支架内，并经烘干、浸漆处理。铁心用厚0.5mm的硅钢片冲压成斜E字型，然后交叉插入支架内叠合而成。线圈抽头分别与图2-7中的琴键开关各档连接。线圈本身对交流有降压作用。
