电风扇工作原理是什么

对于大多数网友来说电风扇工作原理是什么和电风扇电容接线教程的话题，如有不对的地方欢迎指正！

一、电风扇的类型、规格和型号

1. 电风扇的分类

1）按自动化程度分类。可分为普通电风扇和高档电风扇。普通电风扇控制系统简单，高档电风扇应用大量电子与微电脑技术，实现了程序控制。

2）按使用电源分类。可分为交流电风扇、直流电风扇和交直流电风扇。

3）按电动机的形式分类。可分为单相交流罩极式、单相交流电容式及交直流两用串励式电风扇。

4）按结构特征及用途分类。可分为台扇、吊扇、落地扇、排气扇、箱式电风扇（又称转页扇）。

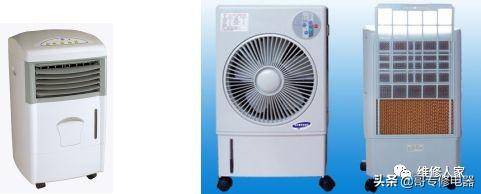

5）新产品介绍——空调扇

空调扇实际上是一个装备了水冷装置的电风扇，其工作原理是在水箱中加入制冷剂或冰块，靠内置的水泵使水在机内不断循环从而将周围的空气冷却，使扇叶送出的风有了冷的感觉。空调扇吹出的风设有模拟自然风、睡眠风和正常风。

空调扇并不等同于空调或电风扇。空调扇的开发仅是一种市场创新，在功能概念上它比电风扇前进了一步。但空调扇并非实际意义上的制冷，只具有凉风的功效，因此只在小范围的空间起作用，并不能使室温降低。但是空调扇也有着自身的优点，空调扇的价格便宜，对于不堪空调“寒风”的老年人、病人、孩子来说，空调扇调出的室温似乎恰到好处，既可略微降低室温又兼具加湿功能。

2.电风扇的规格和型号

电风扇的规格大小是以扇叶直径尺寸大小表示的。扇叶直径即指扇叶最大旋转轨迹的直径，以“mm”为单位，也有以英寸（in）计，一般台扇和落地扇的扇叶直径分为200,250,300,350,400，600（落地扇）等几种。

电风扇型号统一编排方法如下: 第一个字母为组别代号，如F表示电风扇，第二个字母为系列代号，第三个字母为形式代号，其后的数字分别为生产序号和规格代号。例如：型号FHS 3-35，表示350mm罩极电动机系列落地式电风扇。

二、电风扇的结构

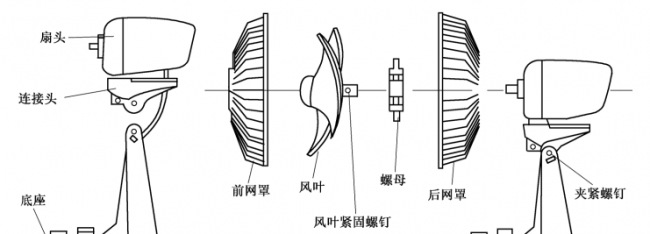

在电风扇中，台扇与落地扇是最基本的结构形式。台扇的结构主要分成五个部分：扇叶、扇罩、扇头、底座和控制部分。台扇的基本结构如图所示。

1.扇头

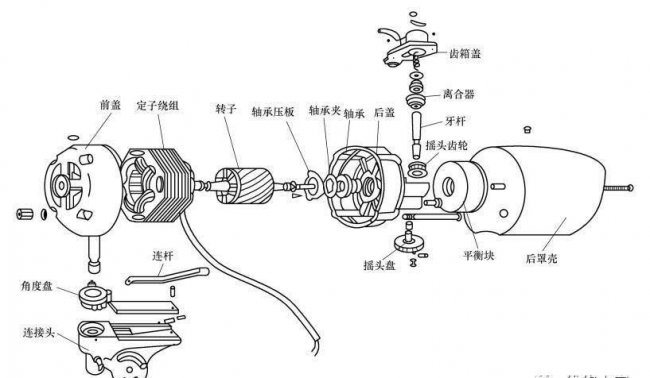

扇头主要由单相交流电动机、摇头机构及前后端盖组成，如图所示。

1)电动机。电风扇所使用的电动机大多数采用电容式单相交流异步电动机，主要由定子、转子、轴承、端盖等组成。如图所示。

定子包括定子铁心与定子绕组。
