电磁炉原理与维修教程 关于电磁炉常见故障(3)

电磁炉原理与维修教程

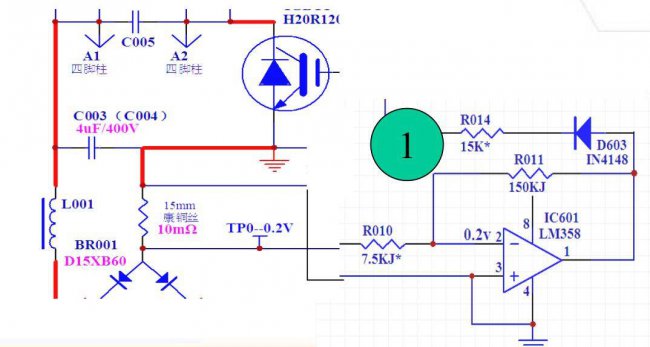

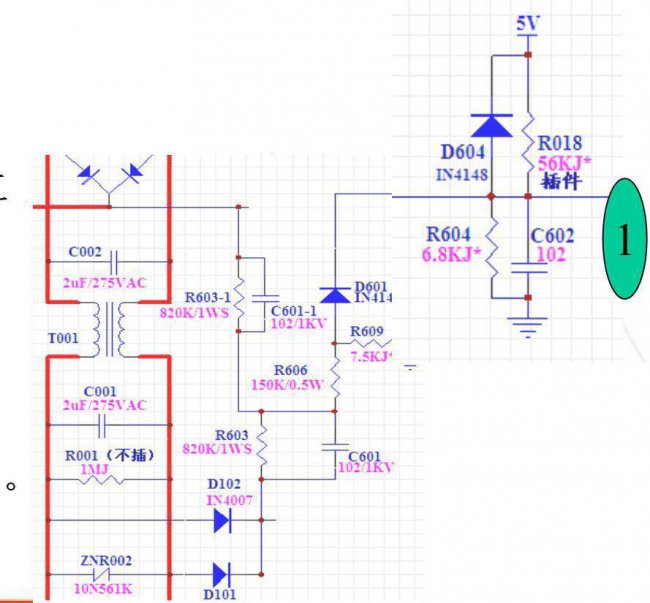

9 电流浪涌保护

当浪涌电压通过IGBT时，康铜丝的电流增大，康铜丝两端压差增大，负压经R010加到LM358，2脚反相输入端。LM358，R011组成放大器，将负压放大并转换极性。此电压使D603导通，经R014加到单片机的1脚。单片机检测到有浪涌电压时关闭PWM输出。停止加热。浪涌电压过后，恢复正常加热。

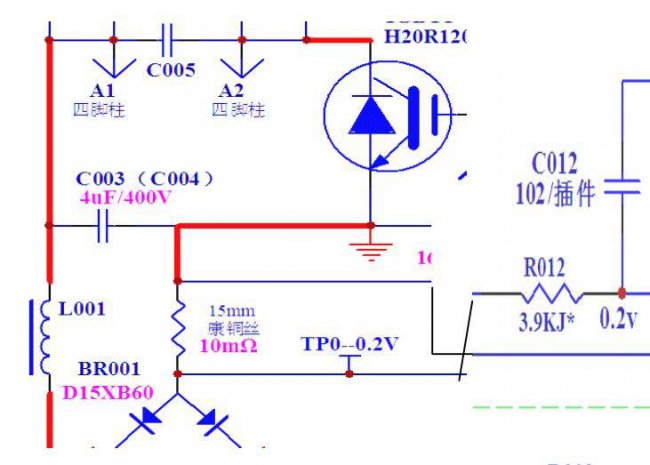

10电流检测电路

当大功率时，流经康铜比的电流也大，康铜丝两端压差也大，此电压经LM358与R016组成的放大电路放大后经R017送到单片机

的16脚。当小功率加热时，流经康铜丝的电流也小，康铜丝两端的压差减小，经LM358放大后的电压也低，送入单片机16脚的电压也变低。单片机根据16输入的电压判断整机电流是否正常。VR1可调电阻，用于调节此电压的高低，用于功率调整。C010，C015为滤波电容，使输入单片机的电压不受杂波干扰.。
