电磁炉原理与维修教程

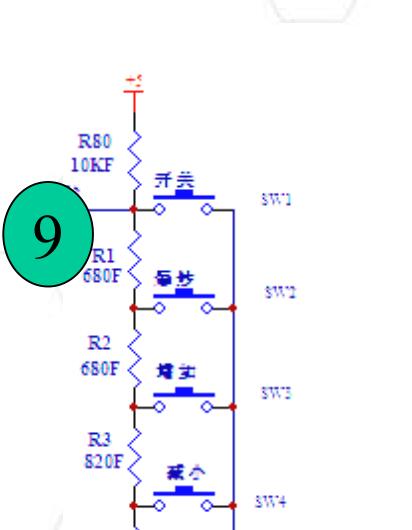

11 按键电路

该机未采用常见的矩阵扫描方式输入操作指令，而是采用了电平比较的方式，大大节约了单片机I/O端口。单片机9脚接收电平比较信号，单片机根据此电压值来计算执行指令。该电平比较方式有一个弊端，就是某个按键漏电或短路时，会出现功能紊乱现像或者缺少某功能现像，在维修时要注意此现像。

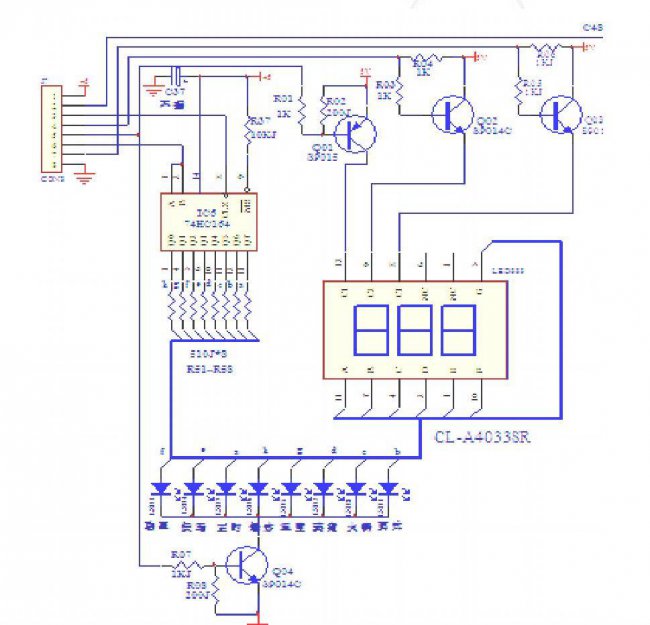

12 显示电路的功能是把电磁炉的工作情况的即时信息通过LED进行显示，使操作更加直观，单片机输出的数据信号通过CON8排线连接到操作显示电路板，显示驱动主要由集成电路74L164及外围元件组成。

13 E0故障码维修流程

• 电路故障自检功能：当电路发生故障时（线盘开路），数码管显示”E0″故障代码，蜂鸣器不鸣叫，按其他按键不响应，只响应开关键。需手动关机退出故障状态。 出现此故障时主要检修：驱动电路(三极管)，谐振电容，线盘，同步电路(限流电阻)，单片机。

14 E1故障码维修流程

• 无锅或锅具材质不符自检功能：当锅具直径小于12cm或材质不符时，蜂鸣器报警（鸣0.2S、停1.8S），相应的功能指示灯常亮，

数码管显示”E1″故障代码，不响应其他按键（除开关键外）。若1分钟内无锅，电磁炉自动退出，返回关机状态。 此故障为锅具(如锅具干烧后材质改变)问题，更换规定使用的锅具后，故障可排除，不用打开电磁炉机壳维修。

15 E2故障码维修流程

• 功率管（IGBT）过温保护：当系统检测功率管（IGBT）温度过高（110±10℃）时，电磁炉关闭功率输出，相应的功能指示灯常亮，(IGBT热敏电阻短路、开路时)数码管显示”E2″故障代码，蜂鸣器长鸣报警，需手动关机退出故障状态。• 1 ，热敏电阻损坏(可测试热敏电阻的阻值，室温25度时100K)，送入单片机的AD值超出正常范围。

IGBT过热，散热风扇转速下降;风扇驱动电路损坏，造成散热不良使IGBT温度过高;另IGBT驱动信号变形;• 主要检修：风扇，风扇驱动电路，同步电路(电容是否有变质)，IGBT驱动电路。

16 E4故障维修流程

• 电压过高过低保护: 1，当市电低于165V～140V 时，电磁炉关闭功率输出，相应的功能指示灯常亮，数码管显示”E4″故障代码，蜂鸣器不鸣叫。当电源电压升至到165V～178V时‚电磁炉正常工作，恢复正常显示。

2，当电源电压高于265V～285V时保护，电磁炉关闭功率输出；相应的功能指示灯常亮，数码管显示”E3″故障代码，无鸣叫。当电源电压降至到265V～253V时，电磁炉正常工作、恢复显示正常。 当电源超出以上范围时，保护为正常现像。当确认电源正常又出现故障代码时(误保护)，为高低压监测电路到单片机的电压超出正常值。

• 主要检查：R101，R103，R102电阻阻值是否变质，C101，电容是否有击穿或变质。单片机。

17 E6故障维修流程

• 主传感器故障保护：当温度主传感器开路时，电磁炉工作延迟1分钟后，关闭功率输出；相应的功能指示灯常亮，数码管显示”E5″

故障代码（若短路时，电磁炉立即检测传感器状态，并显示”E6″），蜂鸣器不鸣叫。需手动关机退出故障状态。 出现E5时，检查R730，主传感器。 炉面过热保护或传感器短路：在任一功能工作状态下（除爆炒、煎炸功能外），系统检测到炉面温度过热（300±20℃）或主传感器短路时，电磁炉关闭功率输出；相应的功能指示灯常亮，数码管显示”E6″代码，蜂鸣器不鸣叫,不响应其他功能键，需手动关机退出故障状态。 如果是因炉面过热而出现E6，待炉面降温后即可正常使用。如炉面温度正常，检查：R730，主传感器。

18 爆机故障维修

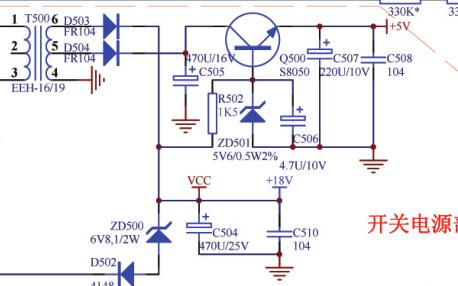

爆机是指保险管爆断保护。现象为：通电无反映。打开机壳后应先查爆保险的原因;IGBT，整流全桥，压敏电阻，电源模块等大电流元件是否损坏。更换损坏元件后，不可盲目的加热试机，应将线盘折除，先测同步电路电压，驱动电路，单片机各脚电压，是否正常。各占电压正常后才可试机。另浪涌保护电路也应测其灵敏度，查其爆机原因。 电源损坏：测电源输入端+300V是否正常，电源的输出端5V，18V对地是否有短路。电源损坏多为IC爆裂，更换电源IC后应检电源板上的稳压管，二极管等元件是否在IC损坏时也将其损坏。第一次试机时都应在AC220V串入100W灯泡，确保不会二次爆机
