电磁炉原理与维修教程

跟大家分享电磁炉原理与维修教程和关于电磁炉常见故障方面的内容，接下来分享详细内容。

以TD0602电路讲解，原图就不上传了，因为上传了也不清晰。

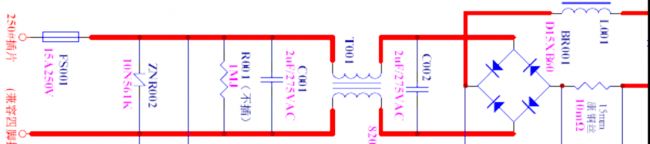

1 EMC防护电路和整流电路

• FUSE1为保险管，其规格为15A/250V,此款电磁的最高功率为2100W，AC220V其工作的最大电流为9.6A，正常状态下，不会超过保险管的正常值。电路发生异常时，如IGBT击穿，电流猛增，超过保险管的工作极限值，保管熔断，保护其他电路。C001电容的作用是EMC防护，该电容能防止电磁炉产生的高频干扰窜入电网我，干扰其他电器，又防止市电中的干扰脉冲窜入电磁炉电路，影响其工作。CNR002是压敏电阻只要外部输入电压峰值超过压敏电阻的标称耐压值，压敏电阻立即击穿，保险管熔断，保护后级电路免于过压损坏。整流桥的作用将AC220V整流成脉动直流。

2 高频谐振电路

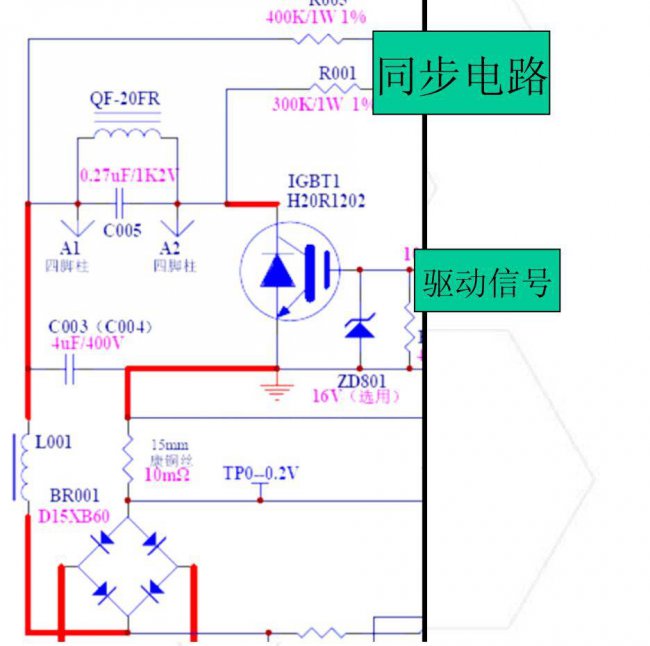

• 市电经DR001整流后经L001加到由C003，IGBT，线盘QF-20FR，C0052组成的高频谐振回路中，具体谐振过程参考高频谐振过程。ZD801为IGBT，G基电压保护稳压二极管，保证IGBT的驱动电压不超过稳压值。此电路选用16V稳压。

3 驱动电路

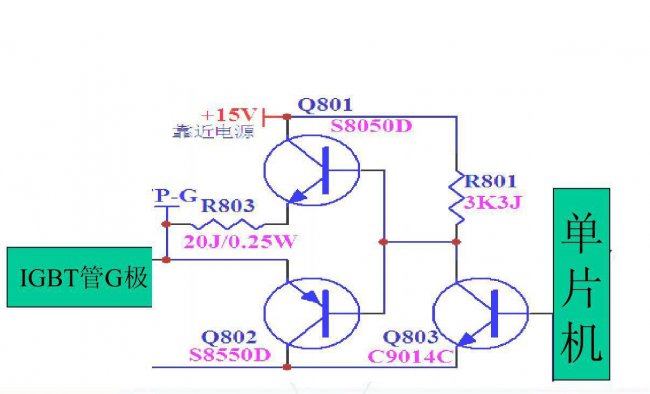

驱动方波直接由单片机的3脚输出，当单片机输出高电平时，Q803饱和导通Q801，Q802基极电压为低电平，Q801三极管截止，Q802为射随放大电路，基极为低，发射极为低。IGBT，G为低电平，IGBT截止;当单片机输低电平时Q803截止， +15V经R29加到Q801，Q802基极，Q802三极管截止，Q801三极管导通， 15V电压经Q801加到 IGBT，G极。单片机根据 不同的功率，输出不同占 空比的电压方波信号，Q803，Q802， Q801重复 上述过程。

4 同步电路反压保护电路
