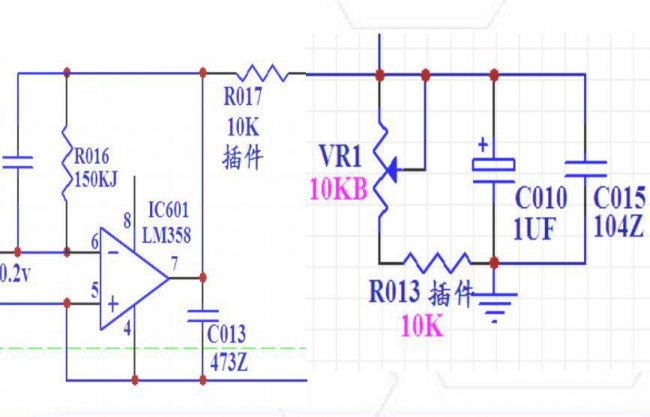

电磁炉原理与维修教程

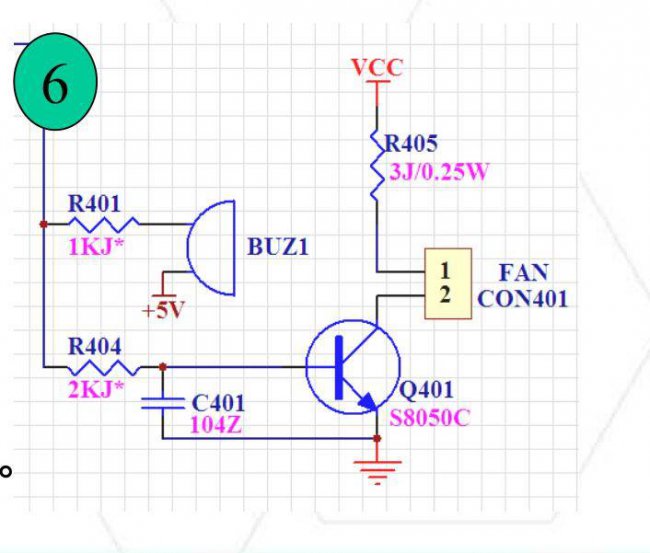

9 风扇电路和蜂鸣器电路

将IGBT及整流器BD1紧贴于散热片上,利用风扇运转通过电磁炉进、出风口形成的气流将散热片上的热及线盘L1等零件工作时产

生的热、加热锅具辐射进电磁炉内的热排出电磁炉外。单片机6脚发出风扇运转指令时,6脚输出高电平,电压通过R404送至Q401基极, Q401饱和导通,VCC18V电流流过风扇 Q401至地。风扇运转; 单片机发出 风扇停转指令时,6脚输出低电平, Q1截止,风扇因没有电流流过而停转,为节约单片机的I/O口资源， 风扇电路与蜂鸣器电路共用6脚当蜂鸣器发出鸣叫时，风扇半速运转。

10 电源电路

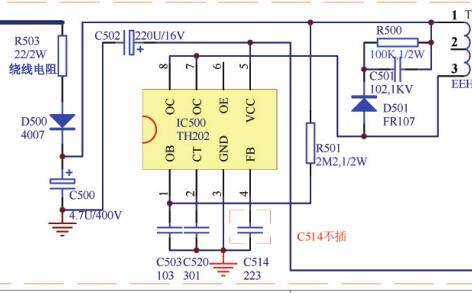

开关电源，是采用电源芯片THX202,及很少量的外围元件组成，电源相当简洁。新型小功率单片智能电源集成电路。其封装形式为DIP8（插件），用它组成的开关电源具有市电输入电压范围宽（AC80V-285V）效率高，外围元件少等优点。+300V经二极管D500，R503限流，C500滤波后加由IC500，D501，RR500，C501组成的开关电源电路。D503输出18V电压，VCC给风扇供电，单片机等电路供电;5V经D504整流后流后加到由Q500，ZD501，C507，C508组成的稳压电路，经稳压处理，得到稳定的5V。5V给面板显示等电路提供电压。
