pcb设计入门基础知识

本文核心内容：pcb设计入门基础知识和pcb自学教程分享方面的知识，具体详情如下：

一、FR4板材

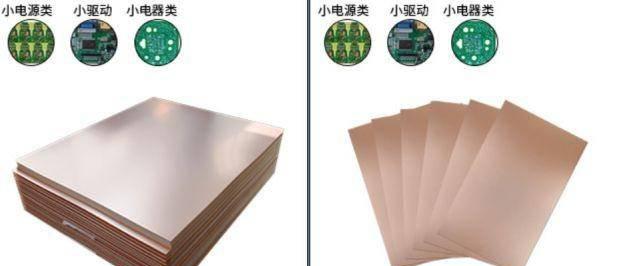

FR-4就是玻璃纤维环氧树脂覆铜板，线路板中的一种基材，可以分为一般FR4板材和高TG FR4板材，Tg是玻璃转化温度，即熔点。电路板必须耐燃，在一定温度下不能燃烧，只能软化。这时的温度点就叫做玻璃态转化温度(Tg点)，这个值关系到PCB板的尺寸安定性。

一般Tg的板材为130度以上，高Tg一般大于170度，中等Tg约大于150度。通常Tg≥170℃的PCB印制板，称作高Tg印制板。基板的Tg提高了，印制板的耐热性、耐潮湿性、耐化学性、耐稳定性等特征都会提高和改善。TG值越高，板材的耐温度性能越好，尤其在无铅制程中，高Tg应用比较多。

二、阻抗匹配

阻抗匹配（impedance matching）主要用于传输线上，以此来达到所有高频的微波信号均能传递至负载点的目的，而且几乎不会有信号反射回来源点，从而提升能源效益。信号源内阻与所接传输线的特性阻抗大小相等且相位相同，或传输线的特性阻抗与所接负载阻抗的大小相等且相位相同，分别称为传输线的输入端或输出端处于阻抗匹配状态，简称为阻抗匹配。PCB中常见的阻抗控制值有：100欧姆差分阻抗，90欧姆差分阻抗以及单端50欧姆阻抗。

三、表面处理

PCB 板表面处理一般分为几种，为了更好的了解自己的PCB设计各项问题，现进行简单介绍：

1）喷锡，喷锡是电路板行内最常见的表面处理工艺，它具有良好的可焊接性，可用于大部分电子产品。喷锡板对其他表面处理来说，它成本低、可焊接性好的优点；其不足之处是表面没有沉金平整，特别是大面积开窗的时候，更容易出现锡不平整的现象。

2）沉锡，沉锡跟喷锡的不同点在于它的平整度好，但不足之处是极容易氧化发黑。
