pcb设计入门基础知识

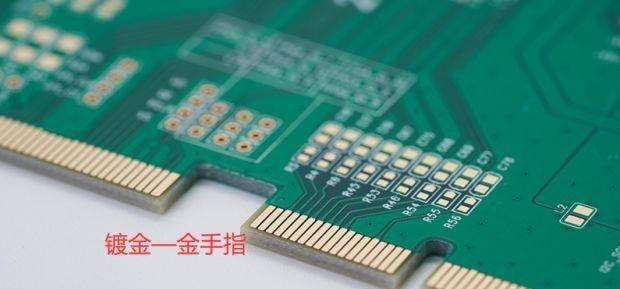

5） OSP

它主要靠药水与焊接铜皮之间的反应产生可焊接性，唯一的好处是生产快，成本低；但是因其可焊接性差、容易氧化，电路板行内一般用得比较少。

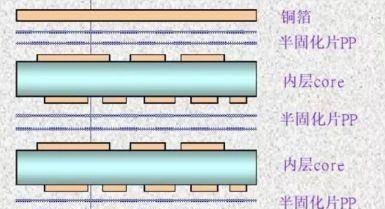

四、芯板（Core）/PP片（半固化片）

将补强材料浸以树脂，一面或两面覆以铜箔，经热压而成的一种板状材料，称为覆铜箔层压板。它是做PCB的基本材料，常叫基材。当它用于多层板生产时，也叫芯板（CORE）

树脂与载体合成的一种片状粘结材料称为PP片。

芯板和半固化片是用于制作压合多层板的常见材料。

五、差分线

差分信号就是驱动器端发送两个等值、反相的信号，接收端通过比较这两个电压的差值来判断逻辑状态“0”还是“1”。而承载差分信号的那一对走线就称为差分走线。差分信号，有些也称差动信号，用两根完全一样，极性相反的信号传输一路数据，依靠两根信号电平差进行判决。为了保证两根信号完全一致，在布线时要保持并行，线宽、线间距保持不变。

六、信号完整性(signal integrity)

信号完整性是指信号在传输线上的质量。信号具有良好的信号完整性是指当在需要的时候，具有所必需达到的电压电平数值。差的信号完整性不是由某一单一因素导致的，而是板级设计中多种因素共同引起的。主要的信号完整性问题包括反射、振荡、地弹、串扰等。
