pcb设计入门基础知识

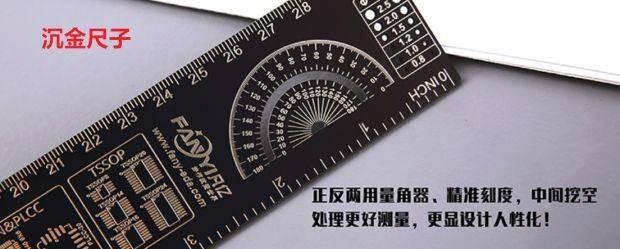

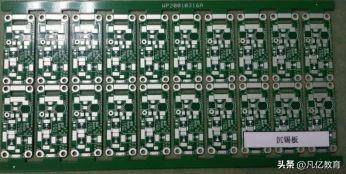

3）沉金，只要是“沉”其平整度都比“喷”的工艺要好。沉金是无铅的，沉金一般用于金手指、按键板，因为金的电阻小，所以接触性的必须要用到金，如手机的按键板灯。沉金是软金，对于经常要插拔的要用镀金，沉金主要是沉镍金。

4）镀金

在沉金中已经提到镀金，镀金有个致命的不足时其焊接性差，但其硬度比沉金好。在MID和VR的设计中一般不用这种工艺

小助手提示：如果对于平整度有要求，如对频率有要求的阻抗电路板（如微带线）尽量用沉金工艺；一般带有BGA的MID板卡都用沉金工艺。
