七、信号反射

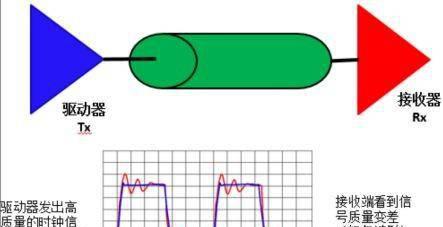

反射就是在传输线上的回波。信号功率(电压和电流)的一部分传输到线上并达到负载处，但是有一部分被反射了。如果源端与负载端具有相同的阻抗，反射就不会发生了。源端与负载端阻抗不匹配会引起线上反射，负载将一部分电压反射回源端。如果负载阻抗小于源阻抗，反射电压为负，反之，如果负载阻抗大于源阻抗，反射电压为正。布线的几何形状、不正确的线端接、经过连接器的传输及电源平面的不连续等因素的变化均会导致此类反射。

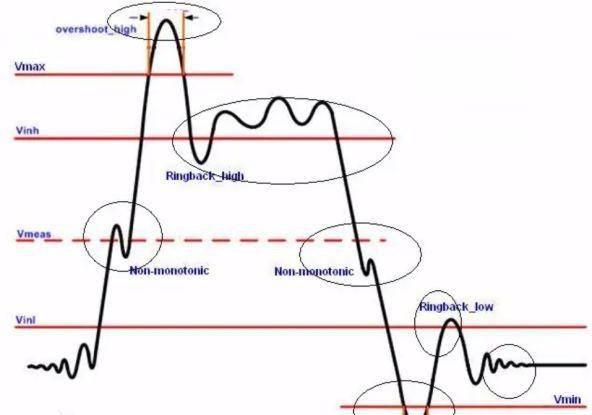

反射会造成信号过冲overshoot、下冲undershoot、振铃ringing、边沿迟缓也就是阶梯电压波。

八、串扰(crosstalk)

串扰是两条信号线之间的耦合，信号线之间的互感和互容引起线上的噪声。容性耦合引发耦合电流，而感性耦合引发耦合电压。PCB板层的参数、信号线间距、驱动端和接收端的电气特性及线端接方式对串扰都有一定的影响。

九、内电层（Inner Layer）

内电层是PCB的一种负片层，主要作用是当做电源或地的层，必要时进行电源分割。

十、盲埋孔

1）盲孔：从中间层延伸到PCB一个表面层的过孔。常见的有一阶，二阶之称，比如一阶盲孔是指第二层到TOP层的过孔或者倒数第二层到Bottom的过孔。

2）埋孔：从一个中间到另一个中间之间的过孔，不会延伸到PCB表面层。

十一、测试点

一般指独立的PTH孔、SMT PAD、金手指、Bonding手指、IC手指、BGA焊接点、以及客户于插件后测试的测试点。

十二、Mark点

Mark点是电路板设计中PCB应用于自动贴片机上的位置识别点，又称光学点位点。Mark点的选用直接影响到自动贴片机的贴片效率。一般Mark点的选用与自动贴片机的机型有关。Mark点一般设计成Ф1 mm（40 mil）的圆形图形。考虑到材料颜色与环境的反差，留出比光学定位基准符号大0.5 mm（19.7 mil）的无阻焊区，也不允许有任何字符，见图所示。同一板上的光学定位基准符号与其相邻内层背景要相同，即三个基准符号下有无铜箔应一致。周围10mm无布线的孤立光学定位符号应设计一个内径为2mm环宽1mm的保护圈，且周围有上下边直径为2.8mm的8边形隔离铜环。

十三、PTH（金属化孔）/NPTH（非金属化孔）

孔壁沉积有金属层的孔称为金属化孔，其主要用于层间导电图形的电气连接。反之，则为非金属孔，一般用来作为定位孔或安装孔。
