苹果电脑充电器是什么接口

本文为您带来的是苹果电脑充电器是什么接口和苹果各型号的充电器介绍的教程内容，继续往下看吧！

大家有没有想过你的 Macbook 充电器里面有什么？充电器里面紧凑的电路可能比你想象中的要多得多。这篇文章拆解了 Macbook 充电器，带你了解充电器里面众多的组件，并且解释相关原理，怎么为你的 Macbook 充电。

还是老规矩，先放上拆解后的 Macbook 充电器内部图。

Macbook 充电器内部图

大多数消费电子产品，从手机到电视都使用开关电源将墙上的交流电转换为电子电路使用的低压直流电。开关电源之所以叫这个名字，是因为它每秒开关电源数千次，不过事实也证明了，这确实是一种非常有效的转换方式。

开关电源现在毕竟便宜，但是在以前不是这样的。在 1950 年代，开关电源复杂且昂贵，用于需要小型、轻便电源的航空航天和卫星应用。

到 1970 年代初，新的高压晶体管和其他技术改进使开关电源更便宜，并被广泛用于计算机。

1976 年单片电源控制器的推出使开关电源更简单、更小、更便宜。

苹果第一次参与到开关电源是1977年，当时 Apple 的首席工程师 Rod Holt 为 Apple II 设计了开关电源。

充电器内部

对于拆解 Macbook 充电器，作者是从 Macbook 85W 电源开始，型号为A1172，一个手可以放下。

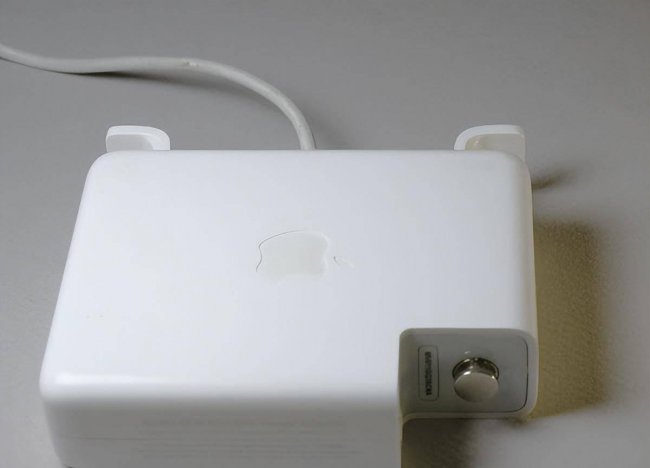

下图显示了可以帮助区分充电器和假冒产品的几个特征：外壳中的 Apple 标志、右侧的金属（非塑料）接地引脚以及接地引脚旁边的序列号。

苹果85W Macbook充电器

打开充电器的最佳技术是在接缝的周围用木凿敲击然后打开，不过内部有点奇怪（确实感觉和外表不太符合）。

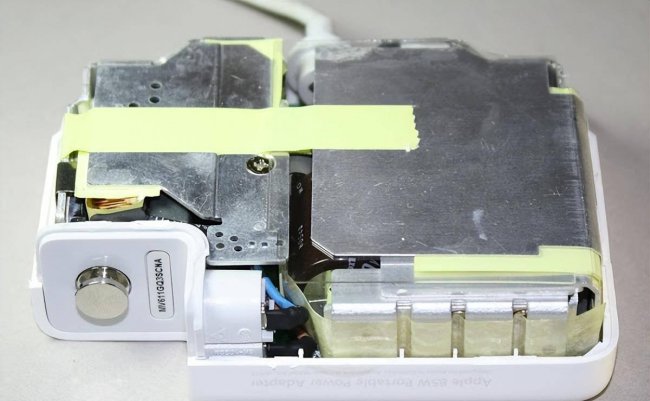

打开外壳，可以看到充电器的金属散热片，散热器有助于冷却充电器内部的大功率半导体。

Apple 85W Macbook 充电器内部

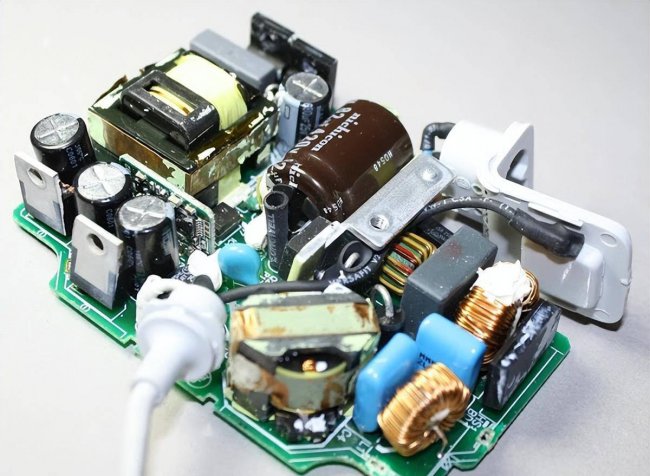

充电器的另一面是电路板，底部是电源输出。一些微小的组件是可以看到的，不过大部分都被金属散热器覆盖着，并且用黄色绝缘胶带固定住了。
