苹果电脑充电器是什么接口

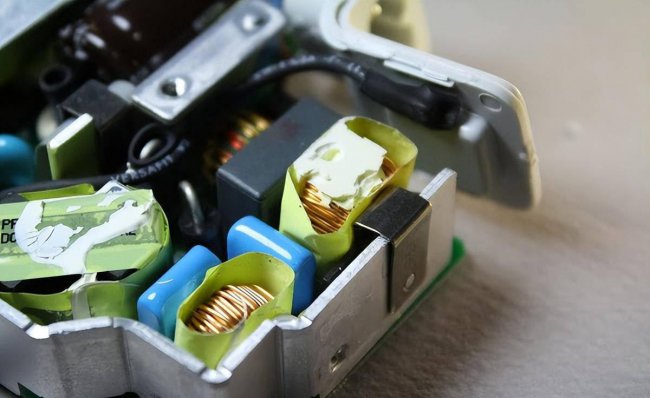

Macbook 充电器中的输入组件，二极管桥式整流器用夹子固定在金属散热器上

PFC：平滑用电量

充电器的下一步是功率因素校正电路 (PFC)，用紫色标记。一般来说简单充电器会存在一个问题：它们只在交流周期的一小部分器件消耗电力。但是如果太对设备这样做的话，会给电力公司带来麻烦。

而且法律规定更大的充电器使用功率因素校正的技术，为了均匀地使用功率。

PFC 电路使用功率晶体管每秒精确斩波数万次输入交流电，这使交流线路上的负载更加平滑。

充电器中最大的两个组件是电感和 PFC 电容，它们有助于将电压提升到大约 380 伏直流电。

初级：切断电源

初级电路是充电器的心脏，它从 PFC 电路获取高压直流电，将其切碎并馈入变压器，以产生充电器的低压输出（16.5-18.5 伏）。

充电器采用谐振控制器的设计，使系统能够以高达 500 千赫兹的极高频率运行。更高的频率允许更小的组件用于更紧凑的充电器。下面为芯片控制开关电源图。

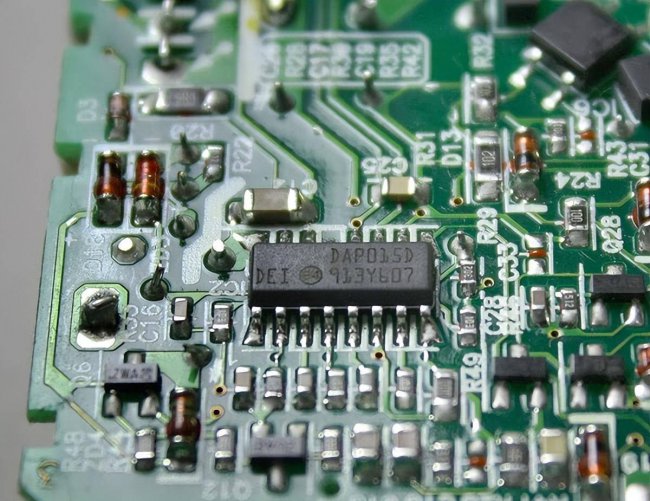

Macbook充电器内部的电路板，中间的芯片控制开关电源电路

两个驱动晶体管（在概览图中）交替打开和关闭以切断输入电压。变压器和电容在该频率下谐振，将斩波输入平滑为正弦波。

次要：平稳、干净的动力输出

电路的次级侧产生充电器的输出，次级从变压器接收电力并用二极管将其转换为直流电。滤波电容使电源平滑，通过输出电缆离开充电器。

次级最重要的作用是使充电器其余部分中的危险高压远离输出端，以避免潜在的致命冲击。

上图中（往上第三个图）用红色标记的隔离边界表示高压初级和低压次级之间的分离，两侧相隔约 6 mm 的距离，只有特殊组件才能跨越此边界。

变压器通过使用磁场而不是直接电气连接在初级和次级之间安全地传输电力。为了安全起见，变压器内部的线圈采用三重绝缘结构。

廉价的假冒充电器通常会在绝缘层上吝啬，造成安全隐患。光隔离器使用内部光束在次级和初级之间传输反馈信号。初级侧的控制芯片利用这个反馈信号来调整开关频率，以保持输出电压稳定。

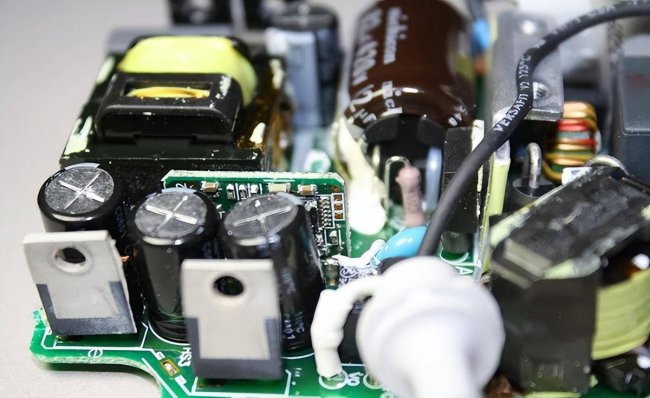

Apple Macbook 充电器中的输出组件。

两个功率二极管位于左前方，在它们后面是三个圆柱形滤波电容，在电容后面可以看到微控制器板。

充电器中的强大微处理器？

有个出乎意料的发现是带有微控制器的微型电路板，如下图所示。

这个16位处理器持续监控充电器的电压和电流，它在充电器连接到 Macbook 时启用输出，在充电器断开连接时禁用输出，并在出现问题时关闭充电器。

该处理器是德州仪器 MSP430 微控制器。
