苹果电脑充电器是什么接口

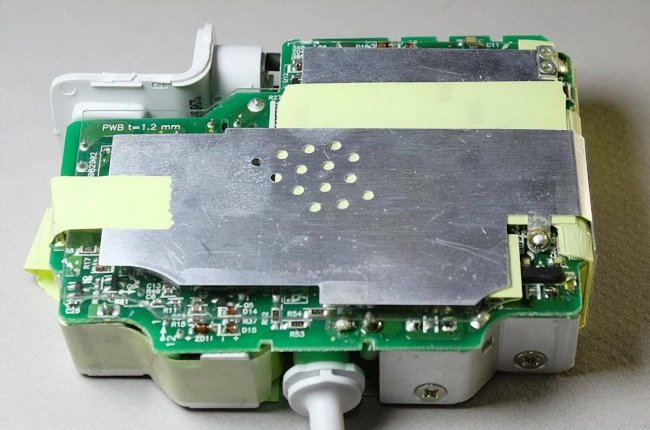

Apple 85W Macbook 充电器内部的电路板，在右侧，螺钉将组件牢固地固定在散热器上

拆下金属散热片后，可以看到充电器的组件。这些金属器件占了充电器很大一部分重量。

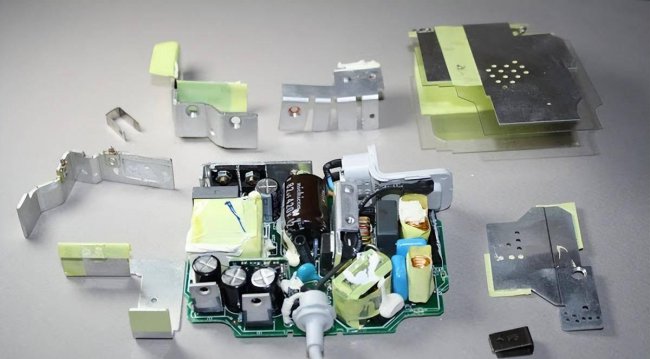

Apple 85W 充电器的分解图，显示了大面积的金属散热片

下面标注了充电器内部的主要部件。（我粗糙地给备注上了中文）

交流电进入充电器然后转换为直流电。PFC 电路（功率因数校正）通过确保交流线路上的负载稳定来提高效率，初级切断来自 PFC 电路的高压直流电并将其馈入变压器，次级从变压器接收低压电源，然后输出平滑的直流电给笔记本电脑。

接下来将更为详细地探讨这些电路。

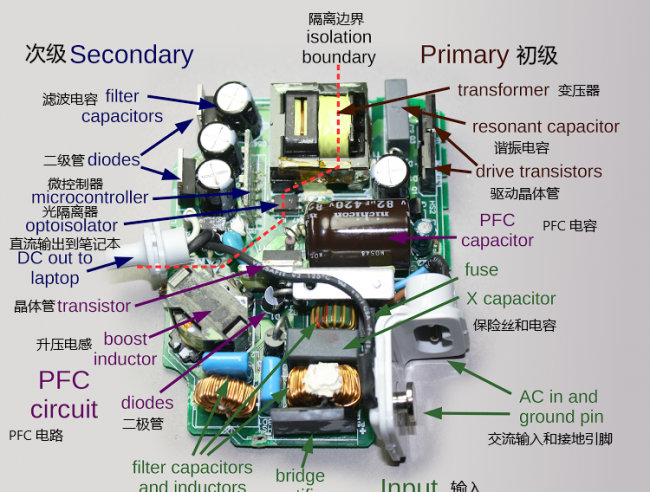

Apple Macbook 85W 电源内部的组件

交流电进入充电器

交流电源通过可拆卸的交流插头进入充电器。开关电源的一大优势是它们可以设计为在很宽的输入电压范围内运行，只需更换插头，充电器即可在世界任何地区使用，从 50 赫兹的欧洲 240 伏到 60 赫兹的北美 120 伏。

输入级中的滤波电容和电感可防止干扰通过电源线离开充电器。桥式整流器包含四个二极管，将交流电转换为直流电。
