苹果电脑充电器是什么接口

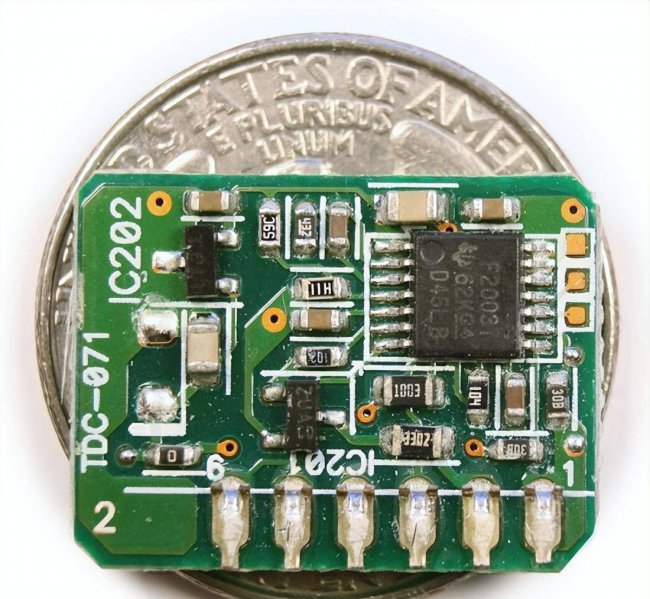

该微控制器电路板来自一个 85W 的 Macbook 电源，顶部有四分之一。MPS430 处理器监控充电器的电压和电流。

右侧的方形橙色焊盘用于在制造过程中将软件编程到芯片的闪存中。[左侧的三针芯片 (IC202) 将充电器的 16.5 V降低到处理器所需的 3.3 V。

充电器的底面：许多微小的组件

将充电器翻过来可以看到电路板上的几十个微小元件。（如下图所示，为了让大家看清楚，我又粗糙地备注了一下）

PFC控制器芯片和电源（SMPS）控制器芯片是控制充电器的主要集成电路。

电压参考芯片负责在温度变化时保持电压稳定。这些芯片被微小的电阻、电容、二极管和其他组件包围。输出 MOSFET 晶体管按照微控制器的指示打开和关闭输出电源。在它的左侧，电流检测电阻测量流向笔记本电脑的电流。

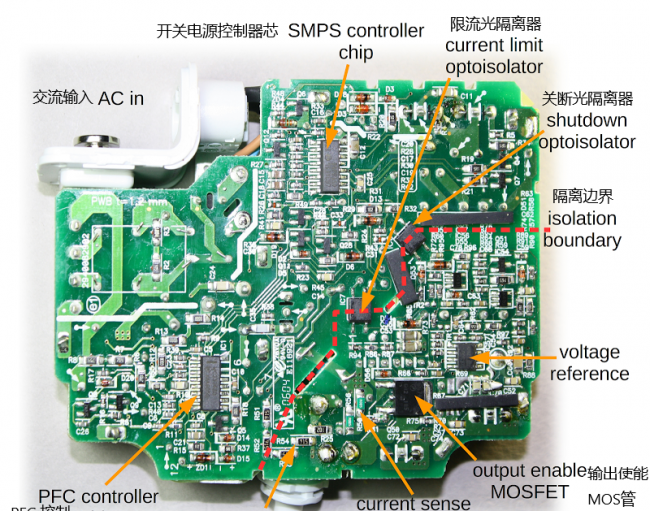

Apple 85W Macbook 电源的印刷电路板，显示了充电器内部的微小组件

为了安全起见，隔离边界（以红色标记）将高压电路与低压输出组件分开。红虚线显示了将低压侧（右下）与高压侧分开的隔离边界。光隔离器从次级侧向初级侧发送控制信号，如果出现故障，则关闭充电器。

Macbook 充电器比典型充电器具有更多控制组件的原因之一是其可变输出电压。为了产生 60 瓦的功率，充电器在 3.6 安培时提供 16.5 伏的电压。

对于 85 瓦，电压在 4.6 安培时增加到 18.5 伏。这使充电器能够与较低电压的 60 瓦充电器兼容，同时仍为可以使用它的笔记本电脑提供 85 瓦的功率。

随着电流增加到 3.6 安培以上，电路逐渐增加输出电压。如果电流增加太多，充电器会突然关闭大约 90 瓦。

Magsafe 连接器内部

插入 Macbook 的磁性 Magsafe 连接器比您你想象的要复杂。它有五个弹簧式引脚（称为Pogo 引脚）连接到笔记本电脑。两个引脚是电源，两个引脚是接地，中间的引脚是到笔记本电脑的数据连接。

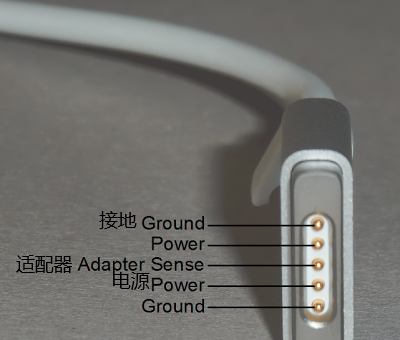

Magsafe 2 连接器的引脚。引脚对称排列，因此连接器可以以任何一种方式插入

Magsafe 连接器内部是一个微型芯片，可知道笔记本电脑充电器的序列号、类型和功率。

笔记本电脑使用此数据来确定充电器是否有效，该芯片还控制状态 LED。

充电器块本身没有数据连接；数据连接仅与连接器内的芯片连接。充电器的操作

你应该注意到，当你将连接器插入 Macbook 时，LED 需要一两秒钟才能亮起。在此期间，Macbook、充电器和 Magsafe 连接器之间存在复杂的交互。

当充电器与笔记本电脑断开连接时，前面讨论的输出晶体管会阻止输出功率。

当 Magsafe 连接器插入 Macbook 时，笔记本电脑会将电源线拉低。充电器中的微控制器检测到这一点，并在一秒钟后启用功率输出，然后笔记本电脑从 Magsafe 连接器芯片加载充电器信息。

如果一切顺利，笔记本电脑将开始从充电器中获取电源，并通过数据引脚发送命令以点亮相应的连接器 LED。当 Magsafe 连接器从笔记本电脑上拔下时，微控制器会检测到电流丢失并关闭电源，这时也会熄灭 LED。。

为什么不应该买不是正品的充电器

苹果公司的 Macbook 85W 充电器售价 79 美元，但只要 14 美元，你就可以在 其他的地方买到一个看起来一模一样的充电器。

为此，作者还打开了一个仿 Macbook 充电器，看看它与正品充电器的对比情况。

从外观上看，这款充电器看起来就像一个 85W 的 Apple 充电器，只是它没有 Apple 名称和徽标。但往里看会发现很大的不同。下图左边是苹果原装充电器，右边是仿品。
