马达驱动是积木模型的心脏，但孩子在搭建积木的动力模块时，由于不够熟悉，经常凭感觉搭建，如果搭建出来因为设计不合理，就会出现各种问题。

我把青少年机器人技术等级考试（一二级）实操训练中，使用马达搭建驱动模块的方式做了一个整理，包括每一种方式用到的连接器、齿轮等零部件都有哪些，以及它们怎么做配合的等。

常见的驱动模块有下面七种，我将会逐一介绍：

1、向马达正后方传动动力（T形孔臂）

2、向马达后上方传送动力（正交连接器）

3、向马达下方传送动力（涡轮蜗杆机构与直齿轮）

4、向马达正后方传送动力（U形马达连接器）

5、皮带、链条以平行轴方式传动

6、皮带、链条以垂直轴方式传动

7、向马达下方传动动力（T形孔臂）

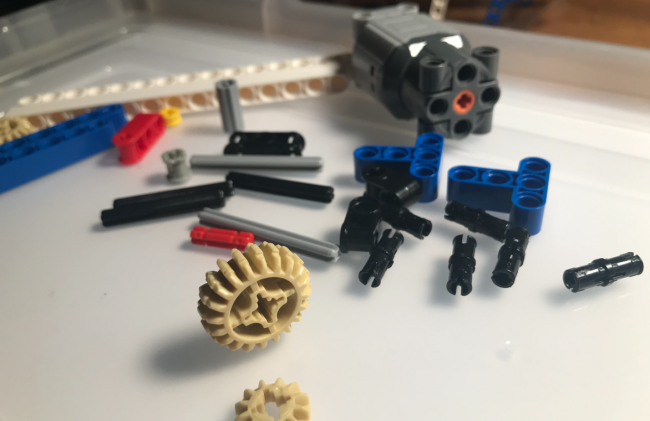

搭建动力模块常用的零件

一、向马达正后方传动动力（T形孔臂）

这是最简单的一种动力输出搭配，利用T形孔臂的特殊结构，配合12齿、20齿锥齿轮，实现向正后方向垂直轴方式传送动力。

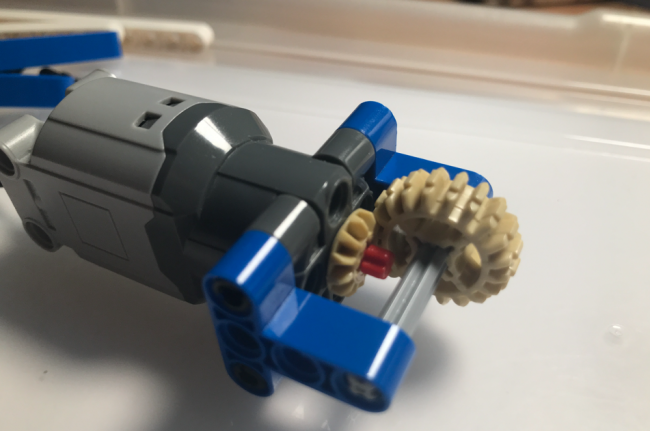

如下图，马达输出的动力，经过12齿（半锥面齿轮）、20齿（双锥面齿轮）垂直啮合，转换了方向，带动了马达正后方动力轴的横向转动。这个搭配方式是最简单的一种，目的是将马达的动力转换为横向的轴的转动力。

这种方式常用在比较简单的积木模型搭建上，或者作为入门的练习。

使用T型孔臂的马达积木

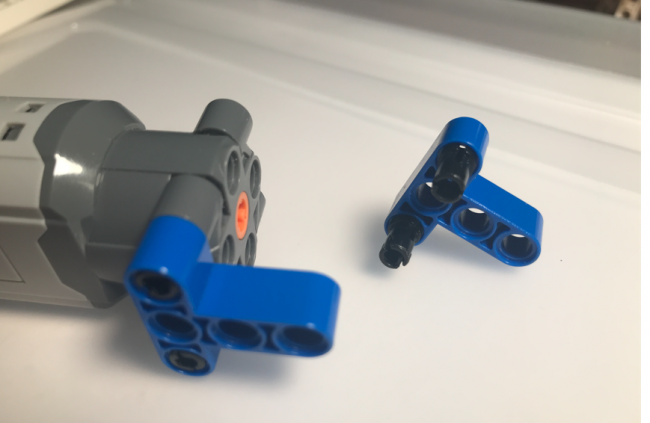

这种动力输出搭配中，重点是我们使用了两个T形孔臂，使用摩擦销把两个T形孔臂分别固定在马达两侧的销孔上，两个T形孔臂的中梁末端的孔可以安装动力输出的动力轴（十字轴）。所以这个搭配组合中，重点是对两个T形孔臂的运用。

对两个T形孔臂的运用

二、向马达后上方传送动力（正交连接器）

这种动力输出方式，最常用的就是直升机模型，因为直升机旋翼在机身的最上方，所以需要把动力向上传送。

下图是青少年机器人技术等级考试（二级）中直升机的马达动力输出模块，经过20齿（双锥面齿轮）、12齿（半锥面齿轮）垂直啮合，转换了方向，带动了马达上方的动力轴的垂直转动。这里20齿带动12齿，起到一个加速的作用，增加直升机旋翼的转速。
