积木搭建的好处

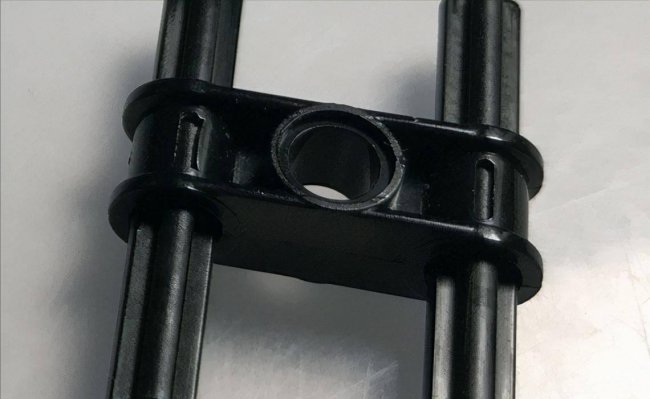

插入了两根十字轴的正交连接器

顶部安装两根直孔梁，正交连接器可以横向连接两根孔梁，中间有一个纵向的孔，这个孔可以作为向上方传递动力的动力轴孔。如下图，正交连接器的孔下面的位置，刚好是马达正后方，这样可以垂直固定一个12齿锥形齿轮和马达上的20齿双面锥齿轮垂直啮合。

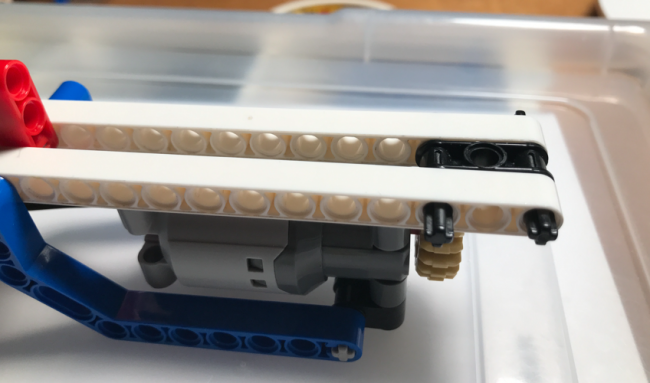

正交连接器的运用

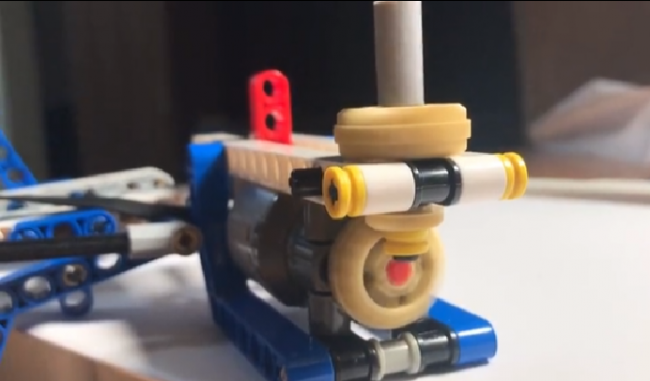

4. 最终安装好之后就是下面的样子，正交连接器垂直的孔下方固定了一个12齿的锥形齿轮，带动穿过孔的十字轴旋转，注意这个小锥形齿轮下方要安装一个半轴套，避免高速旋转时脱落。正交连接器垂直的孔的上方安装了一个20齿的双面锥齿轮，这个主要向直升机的尾翼传送动力。

直升机的马达动力模块工作状态

三、向马达下方传送动力（涡轮蜗杆机构与直齿轮）

这一节用涡轮蜗杆机构、24齿直齿轮的组合来实现一个低速动力输出模块。 蜗轮实际上是一个只有1个齿的齿轮，那么与24齿正齿轮啮合，速度比为1：24，是一个直接减速到了1/24的装置，所以直齿轮会以一个非常缓慢的速度缓缓转动。不过，其传动力比也达到了24：1，也就是说传递到直齿轮的传动力增加了24倍。

下面简单介绍下安装方式以及用到的零件。

1、这里我们首先练习使用4个1×2轴栓连接器+摩擦销，把马达固定在孔梁或孔臂圈上方，如下图。

这里可以与上面一节练习的使用十字圆孔连接器固定马达的方式做一下比较，两者的区别在于连接梁臂的位置不同。（1）之前介绍的十字圆孔连接器，是将马达连接在梁臂内侧的孔上；（2）而这里使用的轴栓连接器，是将马达连接在梁臂的上方孔上。
