U形连接器与马达

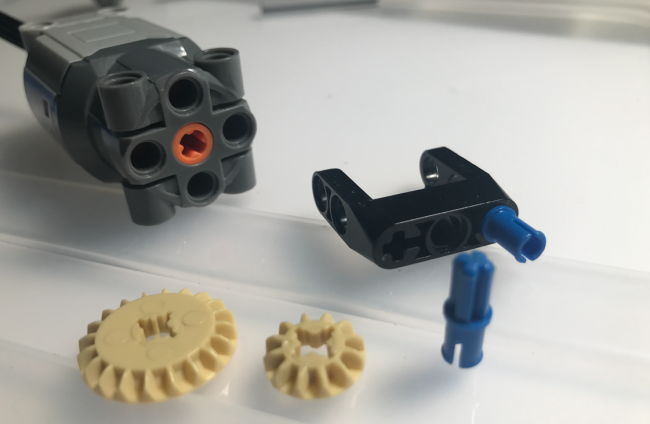

U形马达连接器安装到马达上之后，其中间的轴孔，刚好和马达的轴孔对应，可以把十字轴插入马达轴心，同时连接器也对十字轴起到了很好的支撑作用，避免十字轴在高速旋转的时候脱落。

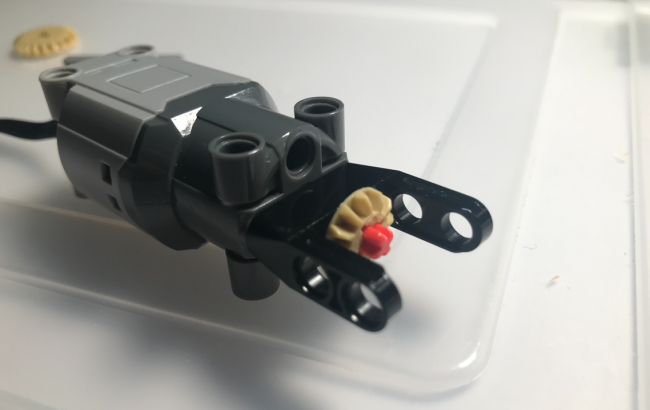

下图是U形马达连接器与马达固定好的效果图。U形连接器中间的十字轴刚好可以安装12齿的半锥面齿轮（锥形齿轮），跟随马达一起旋转，其它齿数的齿轮是安装不上去的。

只能安装12齿的半锥面齿轮

在U形马达连接器两翼的顶部，可以插入十字轴，作为动力输出的目标。十字轴上安装20齿的半锥面齿轮（锥形齿轮），刚好可以与里面12齿的半锥面齿轮垂直轴方式紧密啮合。

这样利用马达专用的U形连接器，就搭建出了一个非常牢固可靠的动力输出模块组合，这种是最常用的，也是最稳定的，见下图。

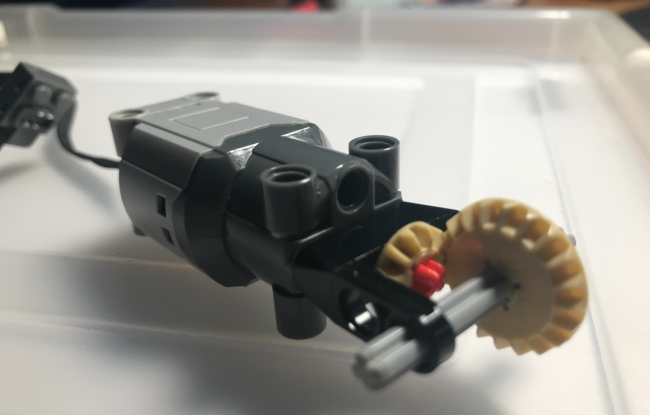

基于U形连接器搭建的动力模块

马达的两端上下各有四个销孔，可以安装十字圆孔连接器（连接孔臂内侧），或者1×2轴栓连接器（连接孔臂上方），根据实际的搭建需要，将马达固定连接在孔梁或孔臂圈上特定的位置。十字圆孔连接器、1×2轴栓连接器两者固定马达的用法在上面两节分别讲过，就不再重复讲了。

下面是使用U形连接器搭建动力输出模块的2个实际操作例子：

（1）电动小乌龟，动力输出模块设计在小乌龟的屁股上，用了两个T形孔臂把马达固定在孔梁上，同时U形连接器的两个侧翼固定在T形孔臂。
