SwitchB配置与SwitchA类似，不再赘述。

[SwitchA] interface gigabitethernet 0/0/3
[SwitchA-GigabitEthernet0/0/3]port link-type trunk
[SwitchA-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 3

第三步：验证配置结果

将PC1和PC2配置在一个网段，比如192.168.100.0/24；将PC3和PC4配置在一个网段，比如192.168.200.0/24。

结果验证测试：

• PC1和PC2能够互相ping通，但是均不能ping通PC3和PC4。
• PC3和PC4能够互相ping通，但是均不能ping通PC1和PC2。

配置实例2—基于MAC地址的vlan划分方法

【组网需求】

某个公司的网络中，网络管理者将同一部门的员工划分到同一VLAN。为了提高部门内的信息安全，要求只有本部门员工的PC才可以访问公司网络。

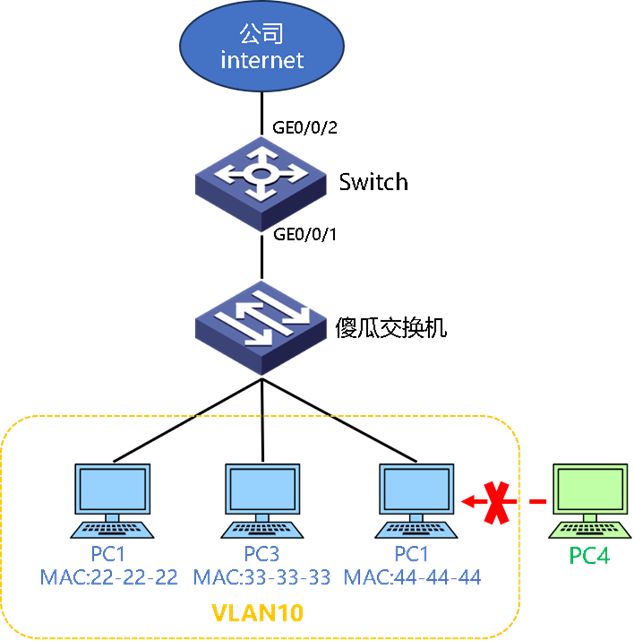

如图2所示，PC1、PC2、PC3为本部门员工的PC，要求这几台PC可以通过SwitchA、Switch访问公司网络，如换成其他PC则不能访问。

可以配置基于MAC地址划分VLAN，将本部门员工PC的MAC地址与VLAN绑定，从而实现该需求。

【配置思路】

采用如下的思路配置基于MAC地址的VLAN划分：

1. 创建VLAN，确定员工所属的VLAN。
2. 配置各以太网接口以正确的方式加入VLAN，实现接口允许VLAN报文通过。
3. 配置PC1、PC2、PC3的MAC地址与VLAN关联，实现根据报文中的源MAC地址确定VLAN。

【规划VLAN表】

规划VLAN表格很重要！配置之前先列表，列完再配！并且此表可作为项目资料保存。

【端口配置】

【MAC VLAN配置】

注意：

1. 拓扑中仅需配置管理型Switch即可，傻瓜交换无需配置；
2. 配置PVID=4001的作用是创建一个无效VLAN，不属于mac vlan绑定列表的PC设备接入时会打上这个无效VLAN tag使其无法与公司网络通信；
3. 满足mac vlan列表的设备接入Switch的GE0/0/1口后会打上10的tag实现与公司内网通信。
