VLAN基本原理和配置实例 基于端口/mac/ip(3)

VLAN基本原理和配置实例

【操作步骤】

第一步：配置Switch

# 创建VLAN

<HUAWEI> system-view
[HUAWEI] vlan batch 10 4001

# 配置接口的PVID和加入VLAN

[HUAWEI] interface gigabitethernet 0/0/1
[HUAWEI-GigabitEthernet0/0/1] port hybrid pvid vlan 4001
[HUAWEI-GigabitEthernet0/0/1] port hybrid untagged vlan 10
[HUAWEI-GigabitEthernet0/0/1] quit
[HUAWEI] interface gigabitethernet 0/0/2
[HUAWEI-GigabitEthernet0/0/2] port hybrid tagged vlan 10
[HUAWEI-GigabitEthernet0/0/2] quit

# PC的MAC地址与VLAN10关联

[HUAWEI] vlan 10
[HUAWEI-Vlan10] mac-vlan mac-address 22-22-22
[HUAWEI-Vlan10] mac-vlan mac-address 33-33-33
[HUAWEI-Vlan10] mac-vlan mac-address 44-44-44
[HUAWEI-Vlan10] quit

# 使能接口的基于MAC地址划分VLAN功能

[HUAWEI] interface gigabitethernet 0/0/1
[HUAWEI-GigabitEthernet0/0/1] mac-vlan enable
[HUAWEI-GigabitEthernet0/0/1] quit

第二步：检查配置结果

PC1、PC2、PC3可以访问公司网络，如换成其他外来人员的PC4则不能访问。

配置实例3—基于IP子网的vlan划分方法

【组网需求】

某企业拥有多种业务，如IPTV、VoIP、Internet等，每种业务使用的IP地址网段各不相同。

为了便于管理，现需要将同一种类型业务划分到同一VLAN中，不同类型的业务划分到不同VLAN中。

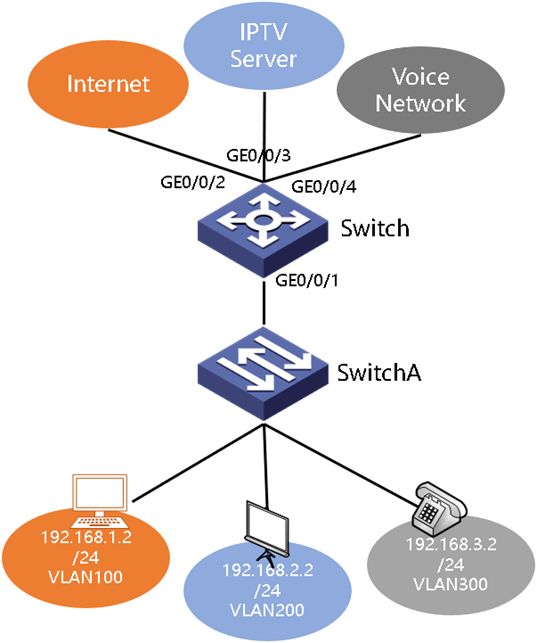

如图3所示，Switch接收到用户报文有数据、IPTV、语音等多种业务，用户设备的IP地址网段各不相同。

现需要将不同类型的业务划分到不同的VLAN中，通过不同的VLAN ID分流到不同的远端服务器上以实现业务互通。

【配置思路】

采用如下的思路配置基于IP子网划分VLAN：

1. 创建VLAN，确定每种业务所属的VLAN。
2. 关联IP子网和VLAN，实现根据报文中的源IP地址或指定网段确定VLAN。
3. 配置端口加入VLAN，实现基于IP子网的VLAN通过当前端口。
4. 配置VLAN划分方式的优先级，确保优先选择基于IP子网划分VLAN。
5. 使能基于IP子网划分VLAN。

【规划VLAN表】

规划VLAN表格很重要！配置之前先列表，列完再配！并且此表可作为项目资料保存。

【端口配置】
