VLAN基本原理和配置实例

VLAN基本原理和配置实例基于端口/mac/ip

时间：2024-01-24 16:59:52 来源：IT袋作者：马勇

导读：VLAN基本原理和配置实例，一篇IT技术小知识，为您介绍VLAN基本原理和配置实例的相关介绍，接下来一起来看看吧。要想项目做的好，VLAN划分少不了，下面不念给大家分享下VLAN基本原理和配置实例

VLAN基本原理和配置实例

一篇IT技术小知识，为您介绍VLAN基本原理和配置实例的相关介绍，接下来一起来看看吧。

要想项目做的好，VLAN划分少不了，下面不念给大家分享下VLAN基本原理和配置实例：

配置实例1—基于端口的vlan划分方法

【组网需求】

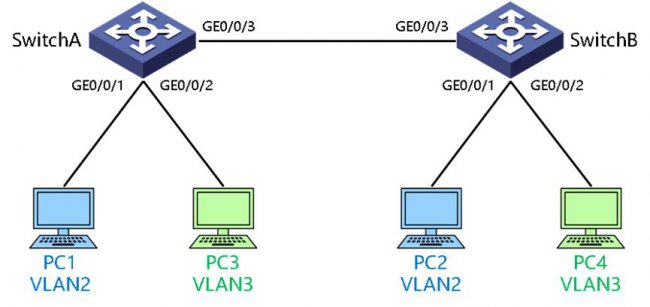

如图1所示，某企业的交换机连接有很多用户，且相同业务用户通过不同的设备接入企业网络。

为了通信的安全性，同时为了避免广播风暴，企业希望业务相同用户之间可以互相访问，业务不同用户不能直接访问。

可以在交换机上配置基于端口划分VLAN，把业务相同的用户连接的端口划分到同一VLAN。

这样属于不同VLAN的用户不能直接进行二层通信，同一VLAN内的用户可以直接互相通信。

VLAN基本原理和配置实例

图1 基于接口划分VLAN组网图

【配置思路】

采用如下的思路配置VLAN：

创建VLAN并将连接用户的端口加入VLAN，实现不同业务用户之间的二层流量隔离。
配置SwitchA和SwitchB之间的链路类型及通过的VLAN，实现相同业务用户通过SwitchA和SwitchB通信。

【规划VLAN表】

规划VLAN表格很重要！配置之前先列表，列完再配！并且此表可作为项目资料保存。

交换机	端口号	端口类型	所属VLAN	PVID
SwitchA	GE0/0/1	access	VLAN2（untag）	10
	GE0/0/2	access	VLAN3（untag）	10
	GE0/0/3	trunk	VLAN2（tag） VLAN3（tag）	默认
SwitchB	GE0/0/1	access	VLAN2（untag）	10
	GE0/0/2	access	VLAN3（untag）	10
	GE0/0/3	trunk	VLAN2（tag） VLAN3（tag）	默认

【操作步骤】

第一步：在SwitchA创建VLAN2和VLAN3，并将连接用户的端口分别加入VLAN。

SwitchB配置与SwitchA类似，不再赘述。

<HUAWEI> system-view
[HUAWEI] sysname SwitchA
[SwitchA] vlan batch 2 3
[SwitchA] interface gigabitethernet 0/0/1
[SwitchA-GigabitEthernet0/0/1]port link-type access
[SwitchA-GigabitEthernet0/0/1]port default vlan 2
[SwitchA-GigabitEthernet0/0/1]quit
[SwitchA] interface gigabitethernet 0/0/2
[SwitchA-GigabitEthernet0/0/2]port link-type access
[SwitchA-GigabitEthernet0/0/2]port default vlan 3
[SwitchA-GigabitEthernet0/0/2]quit

第二步：配置SwitchA上与SwitchB连接的端口类型及通过的VLAN。
