你是不是想知道电脑主板开关接线图解方法的IT知识，关于电脑主板开关机接线图 电脑主板开关接线图解方法，具体详情如下：

不少的IT袋用户电脑主板出问题后都会自行去购买，但是买了后该怎么进行自己接线呢？这给大家带来了烦恼，今天就给大家带来了主板开关接线的详细图解，一起来看看吧。

【】

电脑主板开关怎么接线：

一、机箱上我们需要完成的控制按钮

开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。

另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。

机箱前面板上的开关与重启按钮和各种扩展接口，我们首先介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法。

我们可以非常清楚的看到不同插针的连接方法。其中PLED即机箱前置电源工作指示灯插针，有“+”“,”两个针脚，

对应机箱上的PLED接口;IDE_LED即硬盘工作指示灯，同样有“+”“,”两个针脚，对应机箱上的IDE_LED接口;PWRSW为机箱面板上的开关按钮，

同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“,”之分，只要将机箱上对应的PWRSW接入正确的插针即可。

RESET是重启按钮，同样没有“+”“,”之分，以短路方式实现。SPEAKER是前置的蜂鸣器，分为“+”“,”相位;普通的扬声器无论如何接都是可以发生的，

但这里比较特殊。由于“+”相上提供了+5V的电压值，因此我们必须正确安装，以确保蜂鸣器发声。

上图为机箱是提供的三种接头。其中HDD LED是硬盘指示灯，对应主板上的IDE_LED;POWER SW是电源开关，

对应主板上的PWRSW;RESET SW是重启开关，对应主板上的RESET。除了HDD LED硬盘指示灯有“+”“,”之分外，

其它两个没有正负之分。当然，为了方便消费者安装，“+”采用了红、棕与蓝进行了标识，而“,”绝一为白色线缆，这一点在任何的机箱当中是通用的，大家可以仔细观察一下。

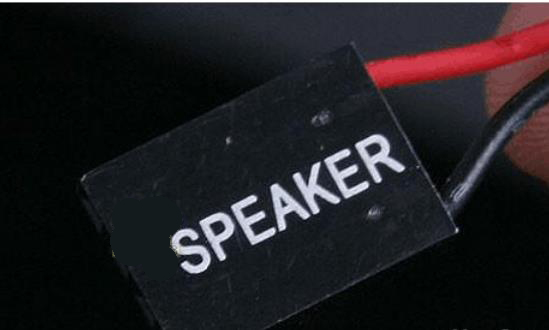

前置蜂鸣器插头”相位，对 机箱上的前置蜂鸣器插头，用SPEAKER进行了标识，红色表示“+”相位，黑色为“,应主板上的SPEAKER。
