电脑主板开关接线图解方法

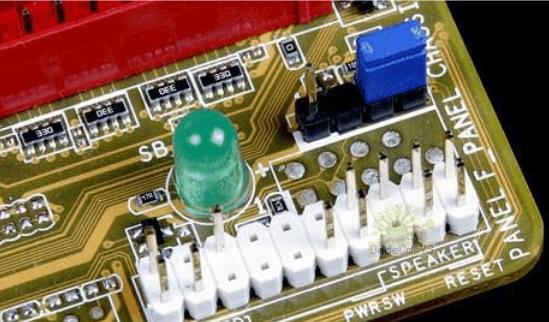

主板上的开关、重启、电源工作指示灯、硬盘指示灯插针上图为主板上的开关、重启、电源工作指示灯、硬盘指示灯插针，

标识的相当清楚，与主板的说明书上完全相同，我们只要对号入座，便能够正确的连接机箱面板上的控制按钮。

二、慎重:机箱前置USB连接方法机箱前置USB接口虽然连接起来相当简单，但一定要慎重。在控制按钮连接时，如果出现错误，最多也就是无法开机或重启，前置的USB接口却不同，如果连接错误，只要接通电源即可将主板烧毁，因此我们在连接这些前置的USB接口时一定要细心。

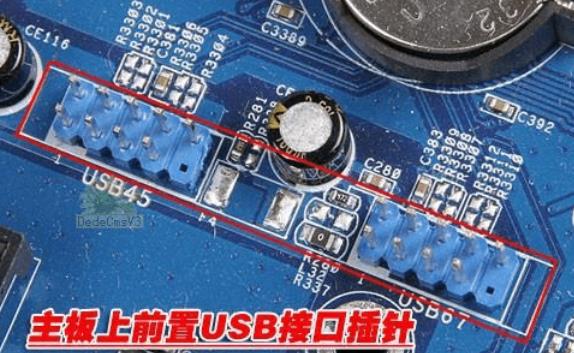

在低端与中高端的主板上，USB插针虽然位置与外观有所不同，但插针数量与排列是完全相同的，我们只要掌握正确的连接方法，

即可以搞定一切主板与机箱。另外，不同机箱的USB插头也不相同，一些低端的机箱上往往采用的是单个插头的设计，

八九个插头看分散排列，看起来相当乱，这时就需要大家细心的分清每个插头的对应位置。有些中高端的机箱，

为了防止因USB接口插错而造成的主板烧毁现象，它将两个USB的所有插头固定在一起，并采用了防呆式的设计，反插时无法插入，这也大大减少了安装步骤。

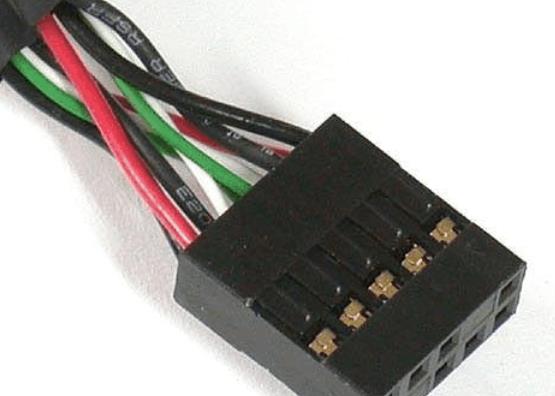

机箱内一体式的USB设计，两个为一组 独立插针式的USB插头 这是低端机箱与中高端机箱内设计不同的前置USB插头，

前者不做过多的介绍，一体式的设计只要按照正确的方法插入即可完成，方向不对则无法插入。后者要做一下详细介绍。

上图中为一组前置USB接口，由USB2+、USB2-、GND、VCC三组插头组成。其中，GND为接地线，VCC为USB+5V的供电插头，

USB2+为正电压数据线，USB2-为负电压数据线。在主板的USB插针上，每个接口对应四个插针，

其机箱内一体式的USB设计，两个为一组独立插针式的USB插头。
