电脑主板开关接线图解方法

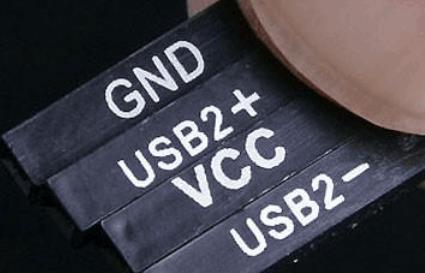

这是低端机箱与中高端机箱内设计不同的前置USB插头，前者不做过多的介绍，一体式的设计只要按照正确的方法插入即可完成，

方向不对则无法插入。后者要做一下详细介绍。上图中为一组前置USB接口，由USB2+、USB2-、GND、VCC三组插头组成。

其中，GND为接地线，VCC为USB+5V的供电插头，USB2+为正电压数据线，USB2-为负电压数据线。在主板的USB插针上，

每个接口对应四个插针，其对应方式如下图(通用于任何的主板)。

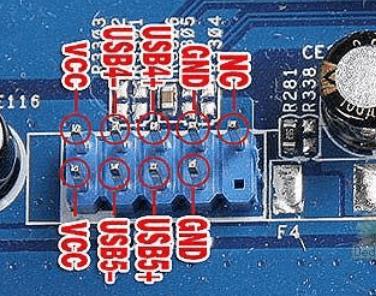

主板上USB插针的对应图

需要指出的是，如果机箱内提供的USB插头没有标注相应数据，我们则可以通过USB插头的不同颜色进行区分。

红线:电源正极(接线上的标识为:+5V或VCC)

白线:负电压数据线(标识为:Data-或USB Port -)

绿线:正电压数据线(标识为:Data+或USB Port +)

黑线:接地(标识为:GROUND或GND)。

三、前置音频接线方法

为了方便用户，在大部分机箱上都设有前置音频接口，分为音箱和耳机两个插孔。在一些中高端的机箱中，这两个扩展接口的插头被集中在了一起，

用户只要找准主板上的前置音频插针，按照正确的方向插入即可。由于采用了防呆式的设计，反方向无法插入，

因此一般不会出现什么问题。这里，我们重点介绍那些采用独立插头，安装比较复杂的机箱。

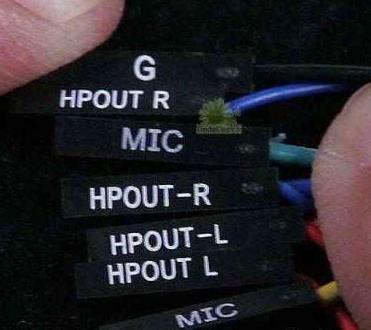

机箱前置面板上音频连接插头

上图我们可以看到，在机箱前置的音频接口上，内部通过七个插头与主板上相应的插针进行连接。上图我们可以看到，在每一个插头上，都标注了相应的英文字符，

我们可以查看主板自带的说明书，与主板上相应的插针进行正确连接。前置的音频接口一般为双声道，L表示左声道，R表示右声道。

其中MIC为前置的话筒接口，对应主板上的MIC，HPOUT-L为左声道输出，对应主板上的HP-L或Line out-L(视采用的音频规范不同，如采用的是ADA音效规范，则接HP-L，下同)，HPOUT-R为右声道输出，对应主板上的HP-R或Line out-R，按照分别对应的接口依次接入即可。
