电脑主板开关机接线图 电脑主板开关接线图解方法(4)

电脑主板开关接线图解方法

主板上的音频插针

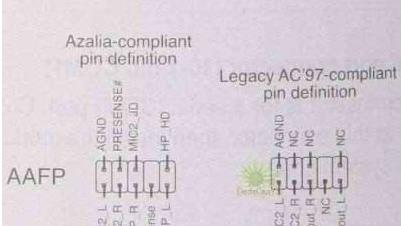

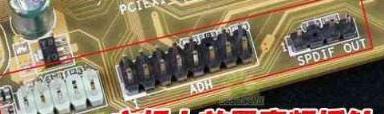

上图中便是扩展的音频接口。其中AAFP为符合AC97’音效的前置音频接口，ADH为符合ADA音效的扩展音频接口，SPDIF_OUT是同轴音频接口。

一般情况下，前置音频接口符合AC97’规范，因此这里我们只需要连接AAFP即可。 四、电源与主板接口的连接

对于电源与主板的连接，就比较简单了。在主流的主板上，都会有两个接口，一个是24PIN的主板供电接口，

另一个是4PIN/8PIN的CPU供电接口，我们只要将这两个接口正确与电源连接即可。在一些主板上，还会提供一个梯形的显卡供电接口，如果有直接与电源的梯形口连接即可。

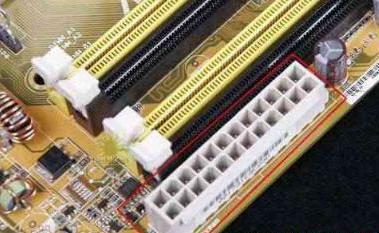

主板上24PIN主供电接口
