电脑主板开关接线图解方法

电源24PIN插头

由于采用了防呆式的设计，方向不对无法插入，因此大家只要看好卡扣的位置，正确插入即可。

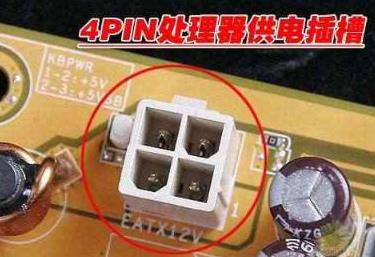

主板上+12V 4PIN处理器供电接口

电源的4PIN/8PIN/6PIN插头

这是电源上的4PIN/8PIN/6PIN插头，其中4PIN/8PIN为处理器的供电插头，根据主板上CPU供电接口的不同进行选择。6PIN为显卡供电插头，

在一些高端的显卡上会有这样的插头，我们只需要根据自己平台的实际情况选择不同的插头插入相应位置即可。

经过简单的介绍，相信大家对主板与机箱电源的接线有了一定的了解。虽然我们采用的是华硕主板进行介绍，但大部分主板的规则是相同的，

只要认真对照主板的说明书，即可以轻松完全这个过程。

以上是IT袋网关于电脑主板开关机接线图 电脑主板开关接线图解方法的具体介绍，希望大家能喜欢！
